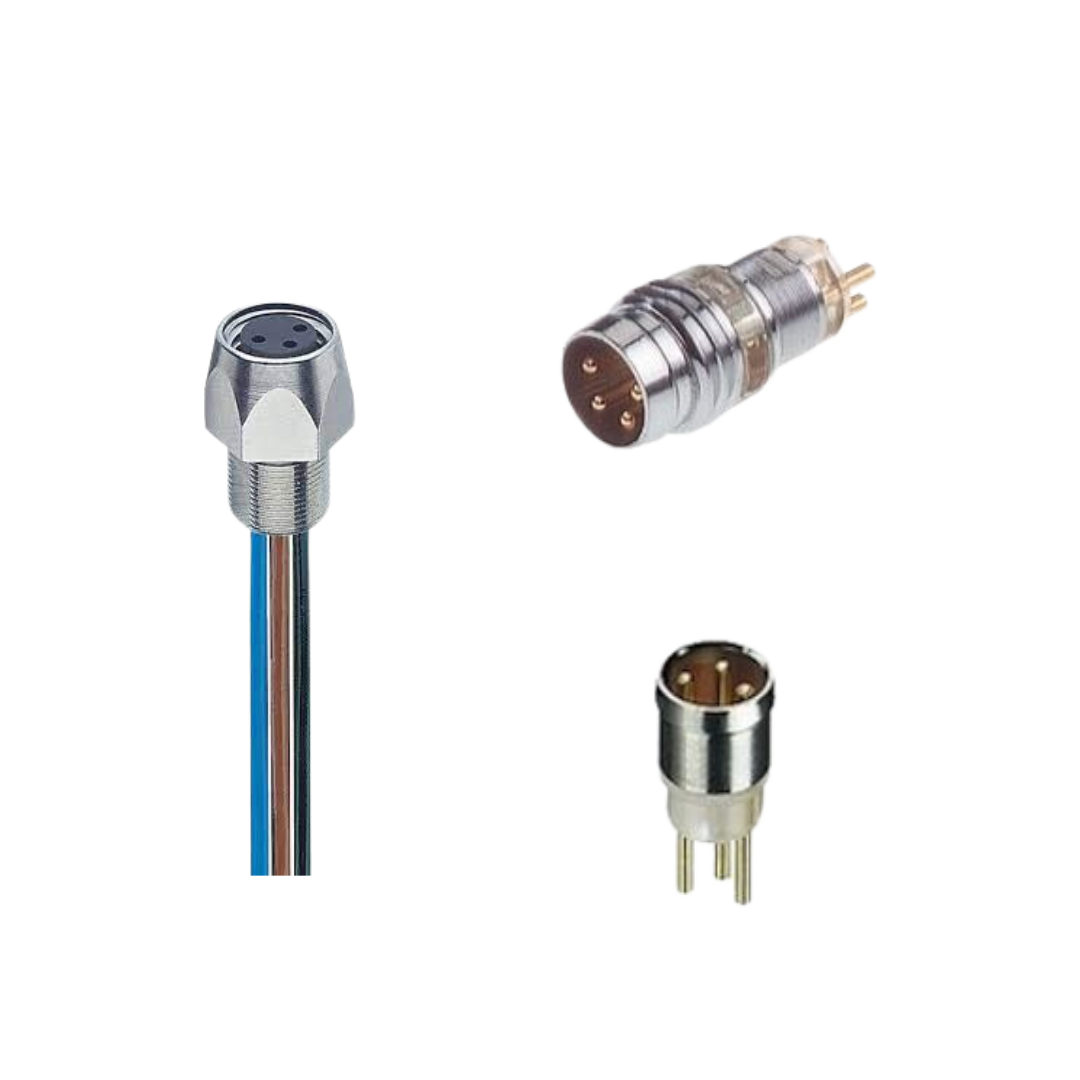

M8 chassisdelen
M8 chassisdelen zijn vaste inbouwconnectoren voor het integreren van M8-aansluitingen in panelen, behuizingen, printplaten en apparaten. Je gebruikt ze in industriële automatisering voor een compacte, betrouwbare en goed afgedichte sensor- en actuatorinterface op apparaatniveau.
.png?ts=1778164141)
ELST 4408 RV KM
M8 Insert Sensor/Actuator Receptacle Connector
De M8 Insert Sensor/Actuator Receptacle Connector is een veelzijdige oplossing ontworpen voor veilige en betrouwbare verbindingen in diverse sensor- en actuator toepassingen. Deze mannelijke connector heeft een M8-matingzijde en printcontacten aan de aansluitzijde, met ondersteuning voor een 4-pins A-gecodeerde configuratie. Met een robuuste ongeëkrande metallic grijze behuizing, biedt hij duurzaamheid en bescherming in zware omgevingen. Geschikt voor 30 V AC/DC en een stroom tot 4 A, biedt hij stabiele elektrische prestaties. De connector bevat een snap- en schroefvergrendelingsmechanisme voor gemakkelijke en veilige installatie en voldoet aan de norm IEC 61076-2-104. Hij is geschikt voor PCB-verbindingen en kan werken in temperaturen van -25°C tot +90°C. Het product is RoHS-compatibel en biedt een IP67/IP68 beschermingsgraad wanneer correct gemonteerd, waardoor het ideaal is voor veeleisende industriële omgevingen.
€ 3,52
per stuk
De M8 Insert Sensor/Actuator Receptacle Connector is een mannelijke connector ontworpen voor sensor- en actuatorverbindingen. Deze connector beschikt over een doorschijnende ring en een snap-in aansluitzijde voor gemakkelijke installatie. Het heeft printcontacten aan de aansluitzijde en ondersteunt drie pinnen. De connector is A-gecodeerd en onbeschermd, gehuisvest in een metallic grijze behuizing. Hij werkt bij spanningsniveaus van 50 AC / 60 DC en kan een stroom van 4 A aan. Met een snap-locking bevestigingstype zorgt het voor veilige verbindingen. Dit product voldoet aan de IEC 61076-2-104 ontwerpstandaard en heeft een IP65 beschermingsgraad wanneer correct gemonteerd.
€ 1,75
per stuk
RSMHL 8/S 5,5
M8 Standaard Sensor/Actuator Inbouwstekker
De M8 Standaard Sensor/Actuator Inbouwstekker biedt een betrouwbare oplossing voor industriële automatiseringstoepassingen waarbij betrouwbare verbindingen noodzakelijk zijn. Ontworpen als een mannelijke inbouwconnector met een 8-polige A-codering en M8 schroefvergrendeling aan de koppelzijde met printcontacten aan de verbindingszijde. De connector is gehuisvest in een robuuste metallic grijze behuizing, ongeëerd en biedt een bedrijfsspanning van 30 V AC/DC en kan stromen tot 1,5 A aan. De connector beschikt over een hoge isolatieweerstand van meer dan 10^9 Ohm en minimale contactweerstand, wat het geschikt maakt voor omgevingen waar consistente prestaties vereist zijn.
De voordelen van deze connector zijn de eenvoudige verbinding met PCB's dankzij het inbouwontwerp en de duurzame constructiematerialen zoals CuZn met nikkellaag, waardoor een lange levensduur gewaarborgd is. Met zijn naleving van de IEC 61076-2-104 norm en IP67 bescherming bij juiste installatie is hij ideaal voor omgevingen met stof en vocht.
Toepassingen zijn onder andere het gebruik in sensor- en actuatorintegratie binnen industriële systemen, waar betrouwbare verbindingen cruciaal zijn. Deze connector garandeert prestatiestabiliteit, zelfs bij wisselende temperaturen van -40°C tot +85°C, en is hierdoor geschikt voor verschillende industriële omgevingen. Bovendien is hij RoHS-conform, wat duurzame praktijken ondersteunt.
€ 14,96
per stuk
ELST 3308 RV FM 805
M8 Standard Sensor/Actuator Receptacle Connector
De M8 Standard Sensor/Actuator Receptacle Connector is ontworpen voor betrouwbare connectiviteit in automatiseringssystemen. Deze mannelijke connector, met een ontwerp voor montage aan de voorzijde, is specifiek ontworpen voor de M8-kant en maakt verbinding via gestrande draden. Het heeft een 3-pins configuratie en A-codering voor nauwkeurige verbindingen. De behuizing is gemaakt van robuust metalen grijs materiaal, wat duurzaamheid en optimale prestaties in veeleisende omgevingen garandeert. Het is geschikt voor spanningen van 50 AC / 60 DC en kan tot 4 A stroom verwerken. Het ongeafschermde ontwerp maakt eenvoudige integratie in verschillende toepassingen mogelijk zonder zorgen over interferentie.
Deze connector biedt talrijke voordelen, waaronder hoge contactbetrouwbaarheid met ≤ 10 mOhm contactweerstand en uitzonderlijke isolatieweerstand van meer dan 10^9 Ohm. Het ondersteunt tot 100 koppelcycli en is ontworpen om te werken bij temperaturen van -25°C tot +90°C. Het veilige snap- en schroefvergrendelingsmechanisme zorgt voor een stevige bevestiging en langdurige verbinding.
Ideaal voor sensor- en actuatorverbindingen in industriële automatisering, deze connector voldoet aan IEC 61076-2-104 normen en heeft IP67, IP68 classificaties, wat bescherming biedt tegen stof en waterindringing. Door zijn compacte en stevige ontwerp is hij geschikt voor veeleisende omgevingen en biedt hij stabiele en efficiënte prestaties.
€ 9,82
per stuk
RSMF 3/0,6 M
M8 Standaard Sensor/Actuator Receptacle Connector
De M8 Standaard Sensor/Actuator Receptacle Connector is een hoogwaardig mannelijke connector ontworpen voor industriële omgevingen. Hij heeft een voorste montagesysteem met een M8 koppelingszijde en gestrande draadverbindingen aan de aansluitzijde, en zorgt voor betrouwbare prestaties in veeleisende omgevingen. Met zijn 3-pins, A-gecodeerde configuratie en metallic grijze behuizing biedt hij uitstekende geleidbaarheid en duurzaamheid. De connector ondersteunt 50 AC / 60 DC vermogen en kan tot 4 A verdragen, waardoor hij geschikt is voor diverse automatiseringstaken. Daarnaast beschikt hij over snap- en schroefvergrendelingsmechanismen voor een veilige bevestiging.
De voordelen van deze connector omvatten een hoge weerstand tegen omgevingsfactoren, dankzij de ongeëerde, robuuste constructie die voldoet aan de IP67-beschermingsnormen. Hij is vervaardigd van kwaliteitsmaterialen, waaronder een CuZn contactbasis en Cu/Au plating, wat zorgt voor lage contactweerstand en superieure isolatieweerstand van meer dan 10⁹ Ohm.
Deze connector is veelzijdig in applicatie, ideaal voor sensor- en actuatorverbindingen in automatiseringssystemen. Zijn naleving van de IEC 61076-2-104 ontwerpnormen en UL-ratings maakt hem ook een betrouwbare keuze voor wereldwijde markten, geschikt voor temperaturen tussen -25 °C en +85 °C.
€ 9,74
per stuk
ELST 3308 RV KH
M8 Insert Sensor/Actuator Receptacle Connector
De M8 Insert Sensor/Actuator Receptacle Connector is ontworpen voor robuuste en betrouwbare industriële toepassingen. Deze male insert connector heeft een M8 aansluitzijde en soldeercontacten aan de verbindingszijde. Hij is uitgerust met drie pinnen en is A-gecodeerd voor veilige connectiviteit. De connector is gehuisvest in een duurzame, ongeëkrande, metalen grijze behuizing die een lange levensduur garandeert, zelfs in zware omgevingen. Hij ondersteunt werkspanningen van 50 AC of 60 DC en kan stromen tot 4 A (24 AWG) verwerken.
Het product is ideaal voor sensor- en actuatorsystemen die een consistente en veilige verbinding vereisen. De IP67 en IP68-classificaties garanderen bescherming tegen stof en water, waardoor het perfect is voor zowel binnen- als buitengebruik. Het ongeëkrande ontwerp en de soldeercontacten bieden een eenvoudige en efficiënte installatie, terwijl het snap- en schroefvergrendelingsbevestigingssysteem zorgt voor een stabiele en veilige pasvorm.
Deze connector voldoet aan industrienormen IEC 61076-2-104 en biedt hoge isolatieweerstand (>10^9 Ohm). De nominale impulsspanning is 1,5 kV, wat ervoor zorgt dat de connector spanningspieken kan weerstaan zonder prestatieverlies. De M8 Insert Sensor/Actuator Receptacle Connector is bijzonder effectief voor gebruik in omgevingen met verontreinigingsgraad 3 volgens DIN EN 60664-1 (VDE 0110-1). Geschikt voor gebruik met Hirschmann/Lumberg connectors, biedt het een uitgebreide oplossing voor verschillende sensor- en actuatorverbindings toepassingen.
Op aanvraag
ELST 4408 RV LH
M8 Insert Sensor/Actuator Receptacle Connector
De M8 Insert Sensor/Actuator Receptacle Connector is een hoogwaardige mannelijke connector ontworpen voor sensor- en actuator toepassingen. Met een metalen grijs behuizing beschikt deze M8-connector over lichtindicatorvensters en soldeercontacten aan de aansluitzijde. Het is een 4-polige, A-code connector die efficiënte elektrische verbindingen biedt voor verschillende industriële doeleinden. Werkend op 30 V AC/DC en 4 A (24 AWG) zorgt de connector voor betrouwbare prestaties en duurzaamheid.
Voordelen van deze connector zijn onder andere de robuuste constructie met een ongeblindeerd ontwerp en het gemak van installatie via het snap- en schroefsluitsysteem. De opname van lichtindicatorvensters faciliteert eenvoudige bewaking van de verbindingsstatus. Bovendien zorgen de IP67- en IP68-classificaties (wanneer correct gemonteerd en vergrendeld) voor bescherming tegen stof en langdurige onderdompeling in water, waardoor het geschikt is voor zware omgevingen.
Deze M8-connector wordt veel gebruikt in industriële automatisering, productie en sensor-/actuatorconnectiviteit waar betrouwbare en veilige elektrische verbindingen cruciaal zijn. De hoogwaardige materialen, waaronder CuZn basis en behuizing met Cu/Au-plating, zorgen voor langdurige prestaties onder verschillende omstandigheden. Het voldoet aan relevante IEC-normen en is RoHS-conform, wat het een veilige en milieuvriendelijke keuze maakt.
€ 4,74
per stuk
ELKE 4408 V FM 8 05
M8 Standaard Sensor/Actuator Contrastekker
De M8 Standaard Sensor/Actuator Contrastekker is een hoogwaardig onderdeel ontworpen voor betrouwbare prestaties in sensor- en actuatorapplicaties. Het beschikt over een vrouwelijke voor montage met een M8 schroef aan de vergrendeling zijde en gestrande draden aan de verbindende zijde, waardoor het veelzijdig is voor verschillende aansluitingen. Deze 4-polige, A-gecodeerde connector is ongecoat en gehuisvest in een duurzame metalen grijze behuizing. Het werkt bij een nominale spanning van 30 V AC/DC en een stroomsterkte van 4 A, wat zorgt voor een consistente en efficiënte functionaliteit. De connector is geschikt voor maximaal 100 vergrendelingscycli en heeft een robuust ontwerp volgens de IEC 61076-2-104 normen met een IP67/IP68 beschermingsklasse.
€ 15,42
per stuk
De M8 Insert Sensor/Actuator Receptacle Connector is ontworpen voor veilige en betrouwbare sensor-actuator connectiviteit. Met een 5-pins mannelijke insert, B-gecodeerd en onafgeschermd, is het gehuisvest in een duurzame metalen grijze behuizing. De connector ondersteunt een nominale spanning van 30 V AC/DC en een stroom van 3 A (24 AWG). De aansluitzijde ondersteunt M8 met soldeercontacten aan de verbindingszijde, wat zorgt voor robuuste verbindingen voor industriële toepassingen. De connector voldoet aan de IP65, IP67 en IP69K beschermingsnormen, waardoor hij geschikt is voor ruwe omgevingen. De connector is gemaakt van hoogwaardige materialen zoals CuZn met Cu/Ni-plating en voldoet aan de IEC 61076-2-104 normen.
€ 5,44
per stuk
De M8 Standaard Sensor/Actuator Chassisdeel Connector is een robuuste oplossing ontworpen voor naadloze integratie in industriële automatiseringssystemen. Met een vrouwelijke, voormontage-ontwerp is hij uitgerust met een M8 schroef aan de koppelingzijde en vertinde draden aan de verbindingszijde. Deze 3-pins, A-gecodeerde connector biedt betrouwbaarheid met zijn onbeschermde, metallic grijze behuizing, wat zorgt voor veilige signaaloverdracht voor toepassingen die tot 50 AC en 60 DC volt en een maximaal stroomverbruik van 4 A vereisen.
Het ontwerp van de connector maakt eenvoudige en veilige verbindingen mogelijk dankzij zijn schroefblokkeringmechanisme. Het heeft een hoge contactweerstand van ≤ 10 mOhm en uitstekende isolatieweerstand van meer dan 10^9 Ohm, waardoor het geschikt is voor zware omgevingen. Met een bedrijfstemperatuurbereik van -25°C tot +85°C en een IP67-beschermingsklasse, garandeert het duurzaamheid en lange levensduur, zelfs onder uitdagende omstandigheden.
Ideaal voor sensor- en actuatorinterface, past de connector perfect in automatiseringstaken en zorgt voor betrouwbare data en stroomverbindingen. Toepassingen variëren van industriële machines tot automatiseringsapparatuur, waardoor installatie-flexibiliteit met tot 100 koppelingscycli mogelijk is.
€ 14,67
per stuk
De M8 Insert Sensor/Actuator Receptacle Connector biedt betrouwbare connectiviteit voor automatiseringssystemen. Het heeft een mannelijke configuratie met 3 pinnen, A-codering, en geen afscherming, gehuisvest in een duurzame metalen grijze behuizing. De connector is voorzien van lichtindicatorvensters voor gemakkelijke statusbewaking en is ontworpen voor een soldeerverbinding aan de verbindingszijde. Geschikt voor 50 AC/60 DC spanning en een stroom van 4 A, is deze connector ontworpen voor betrouwbare werking binnen een temperatuurbereik van -25°C tot +90°C. Het voldoet aan IP65/IP67-beschermingsnormen, waardoor het bestand is tegen stof en water. Geschikt voor industriële omgevingen, voldoet het ontwerp aan de IEC 61076-2-104 standaard, wat compatibiliteit en veiligheid garandeert.
€ 3,71
per stuk
ELKE 3308 V FM 8 05
M8 Standaard Sensor/Actuator Inhaakkoppelingsconnector
De M8 Standaard Sensor/Actuator Inhaakkoppelingsconnector heeft een vrouwelijke, voorzijde-montage ontwerp, met een M8 schroef aan de aansluitzijde en gestrande draden aan de verbindingszijde. Het heeft 3 pinnen en is A-gecodeerd. Deze ongeëerde connector is gehuisvest in een robuuste metalen grijze behuizing, in staat tot het verwerken van maximaal 50 AC of 60 DC met een nominale stroom van 4A. De connector biedt betrouwbare prestaties met een contactweerstand van minder dan 10 mOhm en een isolatieweerstand van meer dan 10^9 Ohm. Het is duurzaam met ≤ 100 koppelingscycli en werkt binnen temperatuurbereiken van -25°C tot +90°C. Het voldoet aan IP67- en IP68-normen wanneer correct gemonteerd en vergrendeld, wat zorgt voor hoge beschermingsniveaus. De behuizing is gemaakt van CuZn met Cu/Ni bekleding, en het contactmateriaal is CuZn met Cu/Au bekleding.
€ 13,65
per stuk
RKMF 4/1 M
M8 Standaard Sensor/Actuator Busconnector
De M8 Standaard Sensor/Actuator Busconnector is een zeer betrouwbare vrouwelijke, front-montage connector ontworpen voor sensor- en actuatorsystemen. Hij beschikt over een M8 schroefaansluiting aan de koppelkant en gestrande draden aan de aansluitzijde, met een 4-pins configuratie en A-codering. De connector, gehuld in een metalen grijze behuizing, is geschikt voor 30 V AC/DC en een maximale stroomsterkte van 4 A. Het ontwerp garandeert een robuuste verbinding met een IP67 beschermingsgraad, waardoor het ideaal is voor industriële omgevingen die duurzaamheid en betrouwbaarheid vereisen. Met zijn ongeschermde ontwerp is deze connector perfect voor toepassingen waar EMI-bescherming geen vereiste is en zorgt hij voor eenvoudige installatie met zijn schroefvergrendelingsmechanisme. Geschikt voor diverse installaties kan de connector functioneren binnen een temperatuurbereik van -25 °C tot +85 °C, wat zorgt voor veelzijdigheid in verschillende omgevingen. Zijn hoge isolatieweerstand en lage contactweerstand verbeteren de efficiëntie, waardoor het een uitstekende keuze is voor automatiserings- en besturingssystemen.
€ 15,14
per stuk
RKMHL 4/S 5,5
M8 Standard Sensor/Actuator Busconnector
De M8 Standard Sensor/Actuator Busconnector is ontworpen om robuuste en betrouwbare connectiviteitsoplossingen te bieden voor een breed scala aan sensor- en actuator toepassingen. Met een vrouwelijke achterste montage ontwerp, M8 schroef aan de koppelingszijde en printcontacten aan de verbindingszijde, biedt deze connector naadloze integratie in printplaten. Het ondersteunt 4-pin A-gecodeerde configuraties en wordt geleverd in een metalen grijze, ongeïsoleerde behuizing. Met een nominale spanning van 30 V AC/DC en een nominale stroom van 4 A, zorgt deze connector voor betrouwbare prestaties in verschillende veeleisende omgevingen met een IP67 beschermingsgraad.
€ 12,71
per stuk
RSMF 5/0,5 M
M8 Standaard Sensor/Actuator Receptacle Connector
De M8 Standaard Sensor/Actuator Receptacle Connector is een hoogwaardige front-mount connector die is ontworpen voor efficiënte en betrouwbare verbindingen in verschillende industriële toepassingen. Deze robuuste connector heeft een 5-pins mannetje met front mount ontwerp, een M8 koppelingszijde en gestrande draden aan de aansluitzijde, wat zorgt voor veilige en optimale verbindingen. Het heeft een B-gecodeerde, ongeïsoleerde, metalen grijze behuizing die een spanning van 30 V AC/DC ondersteunt en een stroomsterkte van 3 A. De gebruikte materialen, waaronder CuZn voor contacten en Cu/Ni voor behuizingsplaat, beschermen en bieden duurzaamheid onder zware omstandigheden. Geschikt voor gebruik binnen temperatuurbereiken van -40°C tot +90°C, het zorgt voor duurzame prestaties in veeleisende omgevingen. Bovendien voldoet de connector aan beschermingsgraden IP67 en IP69K, wat uitstekende weerstand tegen stof en waterinwerking garandeert, waardoor het een ideale keuze is voor diverse sensor- en actuator toepassingen.
€ 13,93
per stuk
RKMF 5/0,5 M
M8 Standard Sensor/Actuator Receptacle Connector
De M8 Standard Sensor/Actuator Receptacle Connector is een betrouwbare en veelzijdige verbindingsoplossing. Deze vrouwelijke, voor gemonteerde connector heeft een M8 schroef aan de koppelzijde en gevlochten draden aan de verbindingszijde. De connector is ontworpen met 5 pinnen, is B-gecodeerd en biedt ongeïsoleerde connectiviteit. Het heeft een robuuste metalen grijze behuizing die zorgt voor veilige en stabiele verbindingen, met een nominale spanning van 30 V AC/DC en een nominale stroom van 3 A. Het product voldoet aan IEC 61076-2-104-normen en biedt een hoge mate van duurzaamheid met een bedrijfs temperatuur bereik van -25 °C tot +85 °C.
€ 17,28
per stuk
RSMHL 4/S 5,5
M8 Standaard Sensor/Actuator Receptacle Connector
De M8 Standaard Sensor/Actuator Receptacle Connector is ontworpen voor robuuste verbindingen in industriële omgevingen. Deze connector heeft een mannelijke, achterste montage M8 paraatzijde en printcontacten aan de aansluitzijde. Het beschikt over vier pinnen, is A-gecodeerd en ongelakt, gehuisvest in een metalen grijze behuizing. Beoordeeld voor 30 V AC/DC bij 4 A, zorgt het voor betrouwbare geleidbaarheid. De connector ondersteunt snap- en schroefvergrendelingsmechanismen, wat een veilige bevestiging garandeert. Het is conform de IP67 beschermingsnorm en IEC 61076-2-104, wat het geschikt maakt voor verschillende toepassingen, variërend van fabrieksautomatisering tot sensorverbindingen in zware omstandigheden.
€ 9,52
per stuk
De M8 Insert Sensor/Actuator Receptacle Connector is een precisie-ontworpen elektronisch component voor betrouwbare en efficiënte connectiviteit in automatiseringssystemen. Het beschikt over een mannelijke connector met een doorschijnende ring en maakt gebruik van een M8 Snap-In mechanisme aan de koppelingszijde en soldeercontacten aan de aansluitzijde. Het heeft vier pinnen met A-codering en wordt geleverd in een ongeblindeerd metalen grijs ontwerp dat geschikt is voor verschillende omgevingsomstandigheden. Het werkt op 30 V AC/DC met een maximale stroom van 4 A bij 24 AWG, wat het een veelzijdige keuze maakt voor talrijke industriële toepassingen. Deze connector voldoet aan IEC 61076-2-104 normen en heeft een beschermingsgraad van IP65, wat duurzaamheid en prestaties garandeert. Het CuZn contactbasismateriaal en Cu/Au plating verbeteren de betrouwbaarheid en geleidbaarheid verder. Daarnaast ondersteunt het tot 100 koppelingen en werkt het binnen temperaturen van -25°C tot +85°C.
€ 2,47
per stuk
Compacte M8 inbouwconnectoren voor betrouwbare apparaatinterfaces
M8 chassisdelen, ook wel M8 inbouwconnectoren of M8 receptacles genoemd, gebruik je wanneer een vaste aansluiting op een machine, kast of apparaat nodig is. Ze vormen de schakel tussen de interne bedrading of printplaat en de externe M8-bekabeling, waardoor je een stabiele en overzichtelijke aansluiting creëert voor sensoren, actuatoren en andere veldcomponenten.
Binnen industriële toepassingen zijn compacte afmetingen vaak belangrijk. M8 chassisdelen zijn daarom geschikt voor installaties waar weinig ruimte beschikbaar is, maar waar je wel een betrouwbare signaaloverdracht en een degelijke mechanische koppeling nodig hebt. Door de vaste montage in een paneel, behuizing of PCB ontstaat een nette en robuuste interface die bestand is tegen intensief gebruik in industriële omgevingen.
Afhankelijk van de toepassing kies je uit verschillende uitvoeringen, zoals varianten met printcontacten, soldeercontacten of aansluitingen voor draden. Ook zijn montagevormen zoals frontmontage, achterwandmontage of snap-in relevant voor de manier waarop het chassideel in het ontwerp van jouw apparaat wordt geïntegreerd. Zo stem je de connector niet alleen af op de elektrische aansluiting, maar ook op de beschikbare ruimte, montagewijze en beschermingsgraad.
Voor sensor- en actuatortoepassingen spelen codering en afdichting een belangrijke rol. Denk daarbij aan A-gecodeerde of B-gecodeerde uitvoeringen en beschermingsgraden zoals IP65, IP67, IP68 of IP69K, afhankelijk van de omgevingscondities. Daarmee zijn M8 chassisdelen geschikt voor toepassingen waar stof, vocht, trillingen en reiniging invloed hebben op de betrouwbaarheid van de verbinding.
Kies je voor M8 chassisdelen, dan kies je voor een compacte en vaste aansluitoplossing op apparaatniveau. Dat maakt deze M8 receptacles bijzonder geschikt voor machines en systemen waarin een duurzame, veilige en onderhoudsvriendelijke connectorinterface nodig is.
