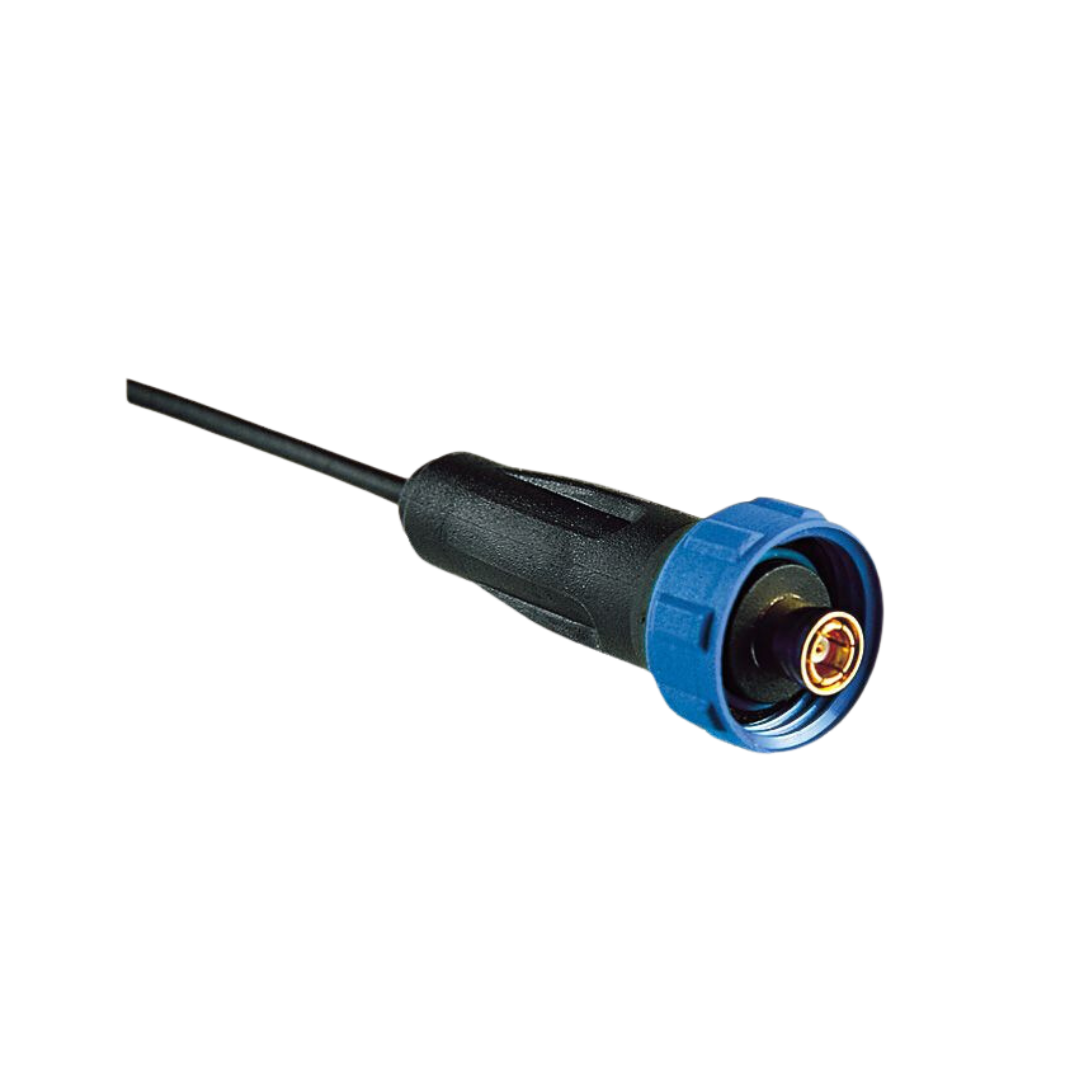

400-serie SMB
De 400-serie SMB is een waterdichte coaxiale RF connectorserie voor industriële toepassingen waar betrouwbare signaaloverdracht en afdichting essentieel zijn. De serie is ontworpen voor gebruik in omgevingen met vocht, stof en mechanische belasting.
Waterdichte SMB RF connectoren tot 4 GHz
De 400-serie SMB maakt gebruik van industriestandaard SMB plugs en sockets in combinatie met RG-174 coaxkabel. Met een impedantie van 50 ohm en een frequentiebereik van 0 tot 4 GHz is deze serie geschikt voor RF- en draadloze toepassingen zoals meet- en regelsystemen, industriële communicatie en embedded elektronica. De combinatie van een snap-on koppeling en schroefvergrendeling zorgt voor een stabiele verbinding en eenvoudige paneelmontage.
IP68 en IP69K afdichting voor veeleisende omgevingen
De connectoren zijn volledig afgedicht en voldoen aan IP68 en IP69K wanneer gemonteerd. Ze zijn getest volgens EN60529 en DIN 40050 en bestand tegen langdurige onderdompeling, hogedrukreiniging en vervuilde omgevingen. Daarnaast is de serie getest op zoutmist volgens EN60068-2-52, waardoor toepassing in buiten- en maritieme omgevingen mogelijk is.
Elektrische prestaties en mechanische betrouwbaarheid
De 400-serie SMB is voorzien van vergulde contacten voor een lage contactweerstand en stabiele signaalkwaliteit. De connectoren zijn geschikt voor minimaal 500 koppelcycli en inzetbaar binnen een temperatuurbereik van –20 °C tot +80 °C. De behuizing is uitgevoerd in UL94-V0 gecertificeerde materialen en biedt een goede balans tussen mechanische sterkte en duurzaamheid.
Uitvoeringen en toepassingen

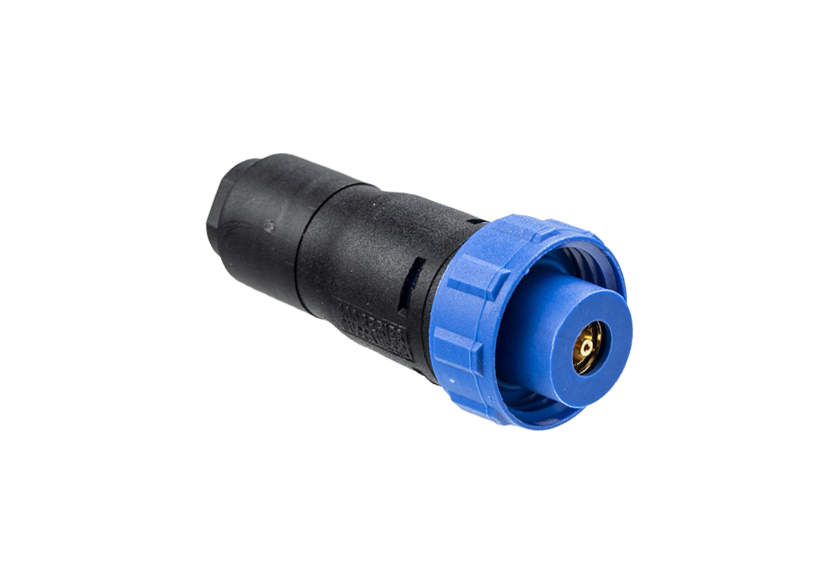

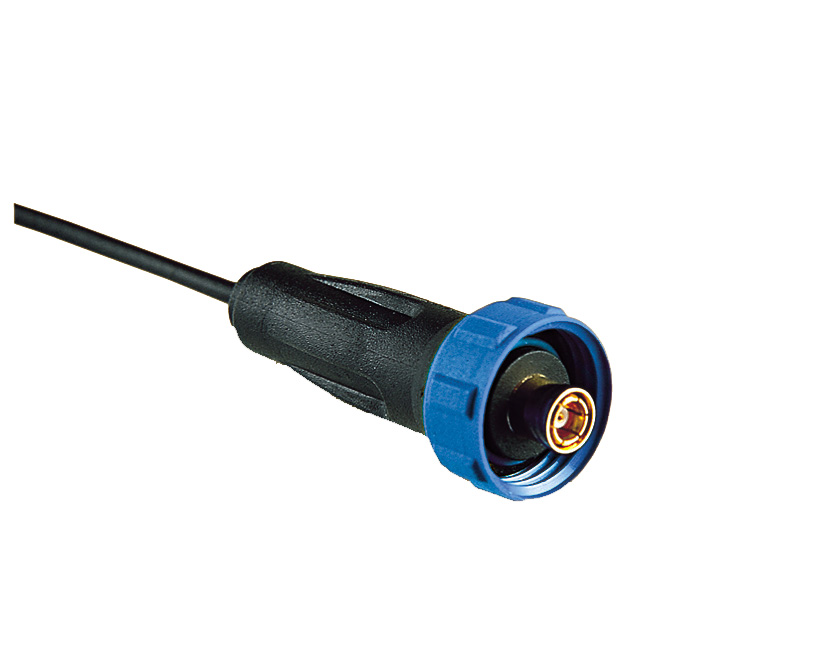

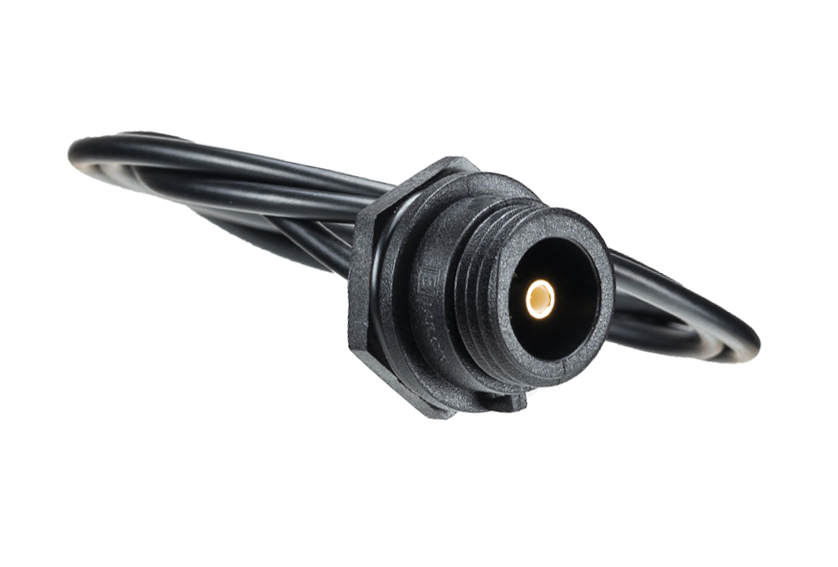

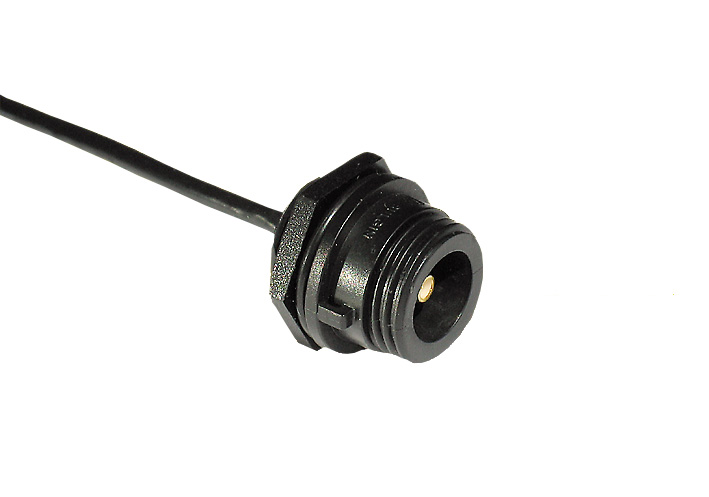

De serie is beschikbaar als rewireable flex connector en als voorgemonteerde kabelassemblage met RG-174 kabel in vaste lengtes. Ook panel connectors met voorgemonteerde kabel zijn leverbaar voor een snelle en reproduceerbare installatie. Aanvullend zijn waterdichte SMB antennes beschikbaar voor draadloze toepassingen zoals WLAN, Bluetooth, Zigbee en GSM, waarbij de afdichting van de behuizing behouden blijft.
Deze 400-serie SMB RF connectoren bieden daarmee een technische en betrouwbare oplossing voor industriële systemen waar afdichting, signaalkwaliteit en robuustheid samenkomen.
