GDM - 175301-803 (DIN 43650)
OP = OP
€ 12,09
Prijzen excl. BTW en excl. verzendkosten
Verzonden in 1 tot 3 werkdagen
Artikelnummer:
GDML 2011 LED 24 HH YE black
Fabrikantnummer:
932640002
EAN:
04002044179175
Merk:
Hirschmann
Minimale bestelhoeveelheid:
50
Productinformatie
De GDM - 175301-803 (DIN 43650) is een ventielconnector in Form A met een doorzichtige behuizing van 18mm. Ontworpen om 24 V DC en 8A stroom te vervoeren, beschikt het over schroefcontacten en een PCB met een gele LED en diode. Dit product is voorzien van een zwarte kabelwartel met een PG11-schroefdraad, wat het geschikt maakt voor diverse installaties. De contactweerstand is ≤ 10 mOhm, terwijl de isolatieweerstand > 10^9 Ohm is, wat een robuuste en betrouwbare prestatie garandeert, zelfs onder veeleisende omstandigheden. Uitgerust met een centrale schroefbevestiging, voldoet deze connector aan de normen DIN EN 175301-803-A, ISO 4400. Het product heeft een bedrijfsomgevingstemperatuurbereik van -40°C tot +80°C en een IP65-beschermingsgraad bij correcte montage met een compatibele Hirschmann/Lumberg Automation connector. De behuizing en contacthouder zijn ontworpen met UL 94 HB-brandbaarheidsklasse materiaal voor extra veiligheid.
Downloads
Specificaties
| Uniek Nr.: | hir932640002 |
|---|---|
| VDE-keurmerk: | |
| Beveiligingscircuit: | Diode |
| Beschermingsgraad / IP-classificatie**: | IP65 |
| Opmerking beschermingsgraad / IP-classificatie: | ** only if mounted and locked in combination with Hirschmann / Lumberg Automation connector. |
| Productsubfamilie: | GDM Legacy |
| Productfamillie: | Valve Connectors |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Aantal pinnen: | 2+PE (PE across cable outlet) |
| Opmerking vermogensreductie: | Notice derating |
| Koppelcycli: | ≤ 50 |
| Nominale stroom*: | 8 A |
| Type contact / Geslacht: | Female |
| Geschikte kabels: | Ø 6 - 9 mm |
| Afscherming: | Unshielded |
| SEV-keurmerk: | |
| RoHS-conform: | yes |
| Vervangen door: | ID: 18693 Name: GDM21FB-D24-10D |
| Nominale spanning: | 24 V |
| Nominale impuls-spanning: | 4.0 kV (PCBA 2.0 kV) |
| Lange omschrijving (#1): | GDM - 175301-803 (DIN 43650), Form A, Female, 18mm, Translucent Housing, 2+Ground (Protective Earth). screw contacts, PCB with Yellow LED and Diode, 24 V DC, 8A, black cable gland PG11 thread |
| Artikelomschrijving: | GDML 2011 LED 24 HH YE black |
| Contacthouder: | PA GF |
| Contact basismateriaal (#1): | CuZn |
| Connectortype: | Field attachable |
| Connectorontwerp: | Angled |
| Geleiderdoorsnede: | 0.25 - 1.5 mm² |
| Codering: | A |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Centrale schroef: | 1- Steel Screw, Combi Head |
| Materiaal kabelwartel: | PA GF |
| Pakking kabelwartel: | NBR |
| Kleur kabelwartel: | Black |
| Kabelwartel: | PG11 |
| Bevestigingstype: | Central Screw |
| Bevestigingsmateriaal: | Steel, Philips combi slot |
| Kleur contacthouder: | Black |
| Contactcoating: | Cu/Sn |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Behuizingskleur: | Translucent |
| Afdichtingsmateriaal: | Sold separately |
| Afdichting: | 0 - Sold Separately |
| Functie-indicator: | Yellow LED |
| Brandbaarheidsklasse (behuizing): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 HB |
| Aandraaimoment (contactschroef): | (40-50) Ncm for conductor size 0.25 - 1.5 mm²; (30-40) Ncm for conductor size 0.34 mm²; (25-30) Ncm for conductor size 0.25 mm² |
| Aandraaimoment (kabelwartel): | (250-375) Ncm |
| Aandraaimoment (bevestiging): | (50-60) Ncm |
| Ontwerpstandaard: | DIN EN 175301-803-A, ISO 4400 |
| Contactweerstand: | ≤ 10 mOhm |
| Omgevingstemperatuur (bedrijf)*: | -40 °C - +80 °C |
Opvolgers
Productgalerij overslaan
Opvolgers

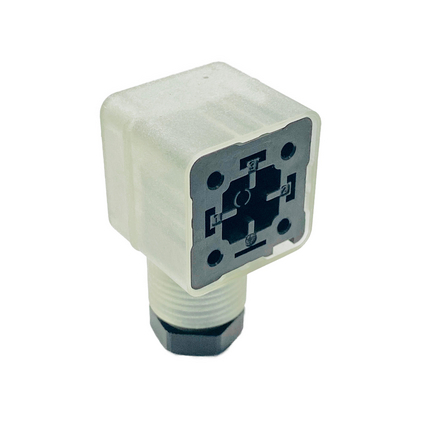

GDM21FB-D24-10D
GDM Standaard DIN Standaard Veld Aanpasbare Connector
De GDM Standaard DIN Standaard Veld Aanpasbare Connector is een onmisbaar onderdeel in industriële toepassingen, ontworpen met een 3-pins configuratie (2+1PE; PE over de kabeluitgang) en een duurzame transparante behuizing. Deze connector heeft een schroefverbinding met PG11-draad, wat een gemakkelijke en veilige installatie bevordert. Hij is voorzien van een hersteldiode en een gele LED om de operationele status aan te geven, en ondersteunt een spanning van 24 V DC en een stroomsterkte van 10 A. Het robuuste ontwerp zorgt voor een betrouwbare verbinding met beschermingsklasse IP65, waardoor hij geschikt is voor omgevingen met blootstelling aan stof en water. Geschikt voor tot 50 aansluitcycli, biedt hij betrouwbare prestaties op lange termijn. De connector is gemaakt van hoogwaardige materialen zoals CuZn met Cu/Sn-plating, wat uitstekende geleidbaarheid en duurzaamheid garandeert. Hij voldoet aan de DIN EN 175301-803-A en ISO 4400 normen, wat hem tot een ideale keuze maakt voor het waarborgen van veiligheid, naleving en efficiënte operationele prestaties in diverse industriële omgevingen.
€ 9,68
per stuk
